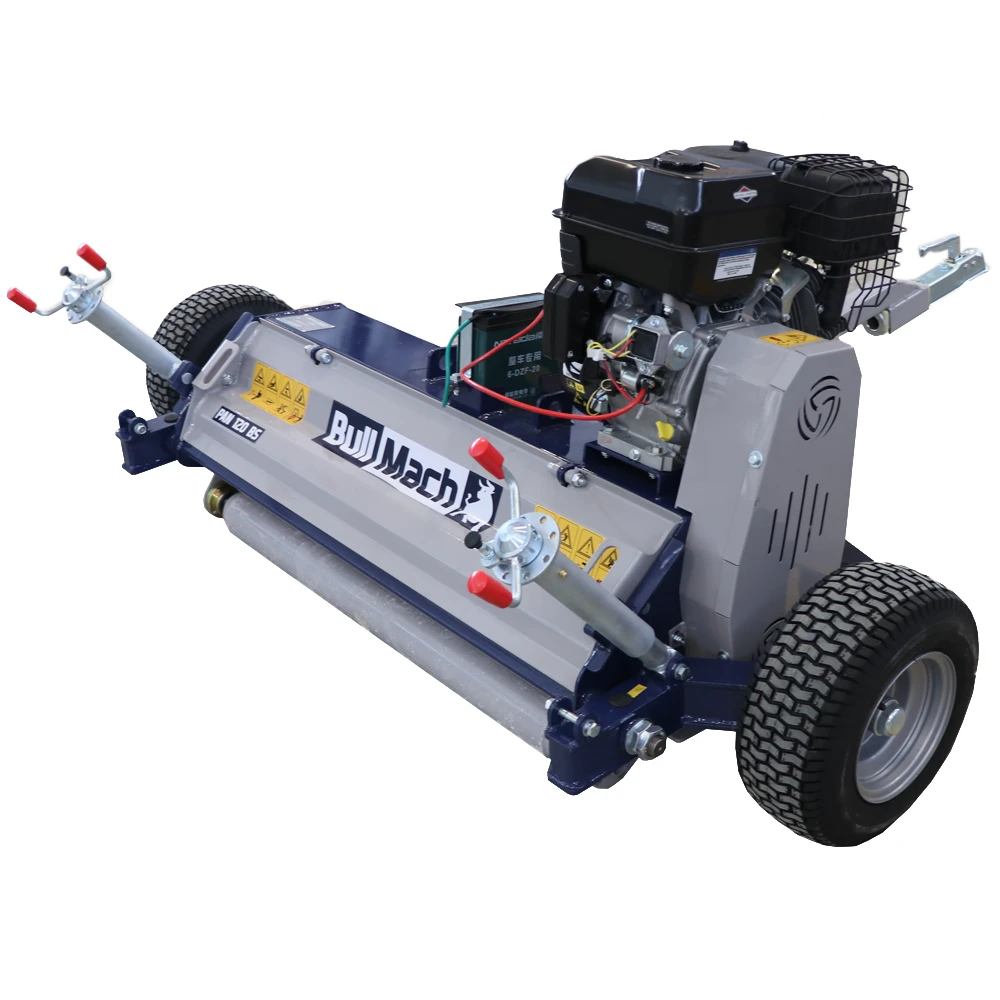

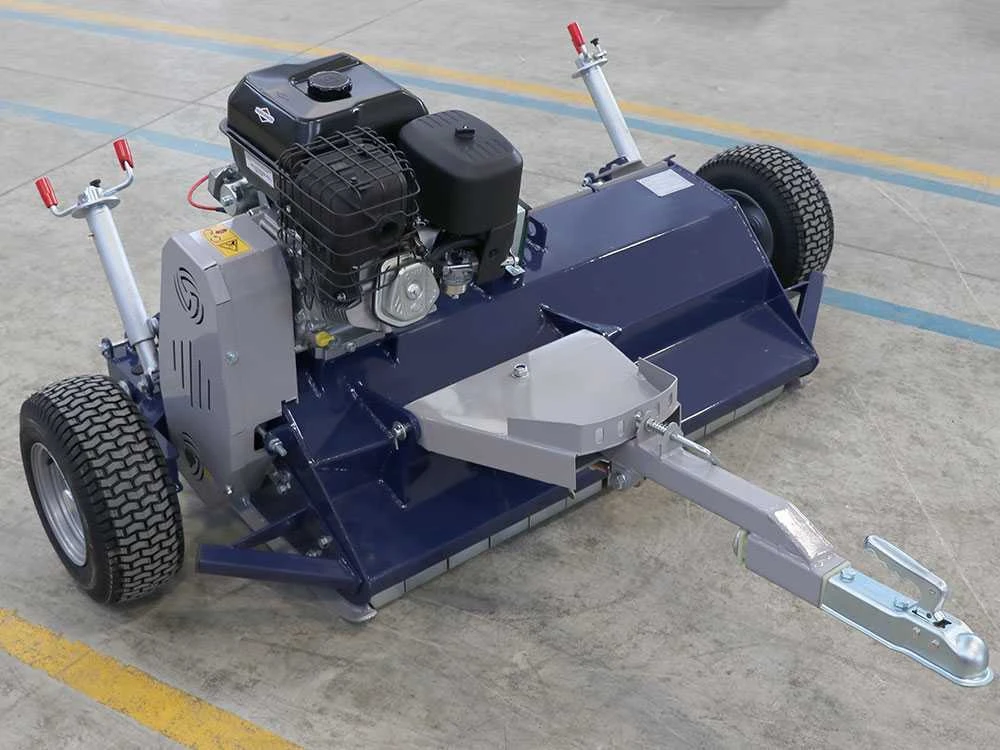

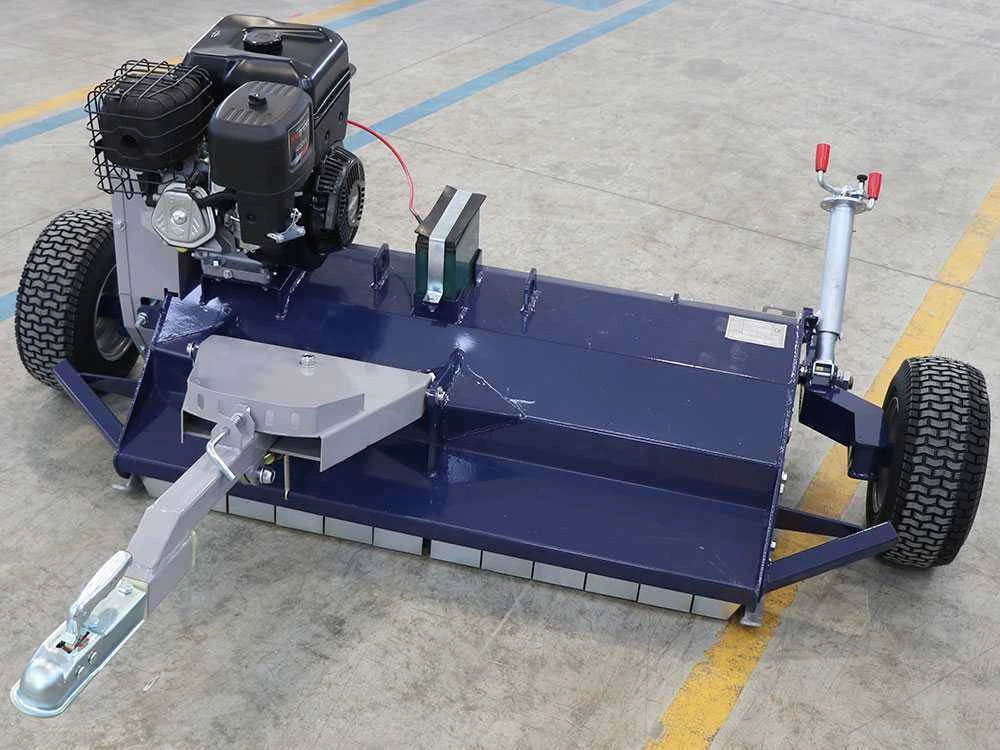

BullMach PAN 120 BS – Trinciaerba Trainati Per Quad – B&S XR2100

La trinciaerba ha una struttura robusta e può essere utilizzata nella triturazione di sarmenti leggeri, erba e piccoli arbusti. E’ un ottima alternativa per chi non possiede un trattore e ha bisogno di un’azione trinciante potente e affidabili. E dotato di attacco angolare per gancio traino e può essere agganciato sia a quad o trattorini dotati di gancio.

• Larghezza lavoro effettiva: 120 cm

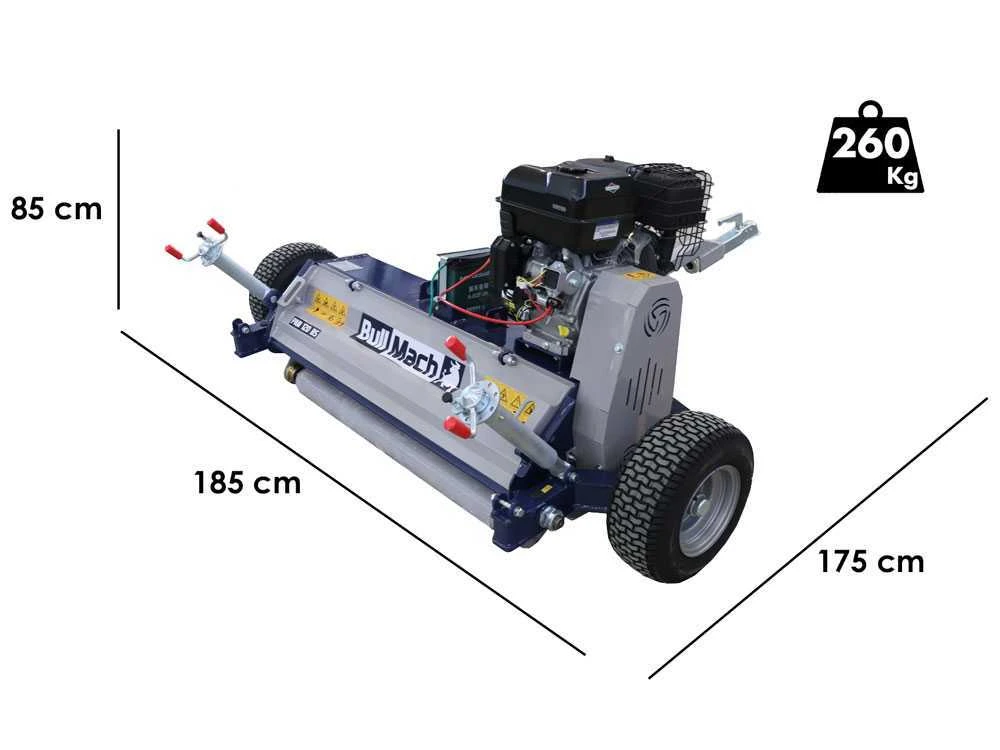

• Larghezza d’ingombro effettiva: 185 cm
• Peso: 260 kg
• Motore Briggs & Stratton 420 cc con avviamento elettrico
• Consigliata per quad e trattorini
• Attacco angolare per gancio traino
• Trasmissione a cinghia

• esecuzione a mazze
• rullo di appoggio posteriore regolabile
• ruote pneumatiche 16×6.50-8

L’altezza del gancio di traino posteriore dei quad può avere altezze variabili, per cui accertarsi di posizionare il quad in maniera che questo risulti in una posizione di lavoro sufficientemente sollevata dal terreno da evitare tassativamente che i martelletti di taglio tocchino il terreno.

L’esatta altezza di lavoro da terra dei martelletti è di .

ATTENZIONE: in caso di frequente impatto dei martelletti sul terreno, questo può comportare l’eccessiva usura delle cinghie di trasmissione laterali o addirittura il loro surriscaldamento o combustione con danni alle cinghie ed al prodotto.
Consigliamo di porre attenzione a queste circostanze di “eccesso di sforzo del prodotto” in quanto il rumore di sovraccarico emanato della macchina, potrebbe talvolta non essere percepito dall’operatore in sella al quad per via del rombo emesso da quest’ultimo

un errore che viene spesso commesso da chi usa questo strumento è proprio la velocità durante l’uso, perché il quad può effettivamente indurre all’errore data la sua capacità di andare a velocità elevate e la sua “scattanza”.
Ebbene la trincia a scoppio per quad va utilizzata alle stesse velocità delle trincia che si applicano dietro al trattore oppure quelle più piccole a scoppio portate a mano dall’operatore.

Velocità:

Nel caso di erba particolarmente alta si consiglia di non superare la velocità di 1 / 1,5 km/h

Nel caso di erba bassa e tagliata di frequente si può tenere invece tranquillamente una velocità più vicina ai 4 km/h

questa trincia è dotata lateralmente di una frizione centrifuga che tiene il rotore a martelli fermo (in folle) quando il motore viene avviato a basso regime di giri (condizione di riposo), ed una trasmissione del moto al rotore con 2 cinghie. In fase d’utilizzo, trainare questa trincia ad una velocità più elevata di quanto sopra indicato, comporta il sovraccarico ed il surriscaldamento della frizione ed anche l’eccessiva usura delle cinghie di trasmissione laterali, con il rischio nei casi peggiori che la frizione, se venisse bruciata, possa causare financo la combustione delle cinghie adiacenti o altre parti del prodotto.

:

Grazie al comodo avviamento elettrico con chiave, avviare il macchinario non è mai stato cosi facile.

Particolare della batteria

Il motore viene .
Prima di avviarlo leggere attentamente il manuale d’istruzioni.

15.5 HP*

* Anche detta Potenza “Commerciale”, intendiamo il classico standard di definizione della potenza che veniva anche ufficialmente usato fino ad alcuni anni fa da tutti i più noti produttori di motori. Questo dato è quello ancora più diffuso e pubblicizzato nei principali canali commerciali di vendita.

13.50 HP*

* Corrisponde alla reale potenza espressa sull’organo di lavoro in fase di utilizzo. E’ quella indicata come ufficiale nel manuale o nei dati tecnici del produttore del motore.

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di .

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all’alto numero di giri del rotore ed all’elevato numero di martelli (mazze), riduce l’effetto onda del manto erboso e svolge un’eccellente azione di triturazione.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si, tramite gancio traino, ad un mezzo motorizzato.

Dettaglio dell’attacco per gancio traino

Trasmissione laterale a cinghie:

– Dettaglio del carter protezione cinghie laterale con ingrassatore laterale lato trasmissione, posto in posizione agevolata, accessibile tramite l’apposita finestrella dedicata.

Questo trincia permette di configurare le ruote pneumatiche in due diverse posizioni a seconda delle esigenze. Le ruote infatti possono essere montate lateralmente al rullo di taglio oppure posteriormente alla macchina.

Ogni configurazione risulta più adeguata in base alla situazione, ad esempio se si lavora su un terreno più sconnesso è consigliato tenere le ruote posteriori al rullo così da permettere a quest’ ultime insieme al gancio traino di dare più stabilità ai rulli. Inoltre questa configurazione consente di effettuare manovre più strette con molta facilita, diminuendo anche l’ ingombro totale della macchina quando magari c’è bisogno di effettuare lavori con ostacoli sul terreno.

Le ruote invece configurate lateralmente risultano più adatte per lavori dove c’è un terreno più uniforme e pianeggiante, lasciando quindi che sia il rullo posteriore a dare stabilità alla macchina

Ampie ruote pneumatiche che consentono un facile avanzamento in tutti i terreni.

Dettaglio della regolazione dell’attacco al gancio di traino.

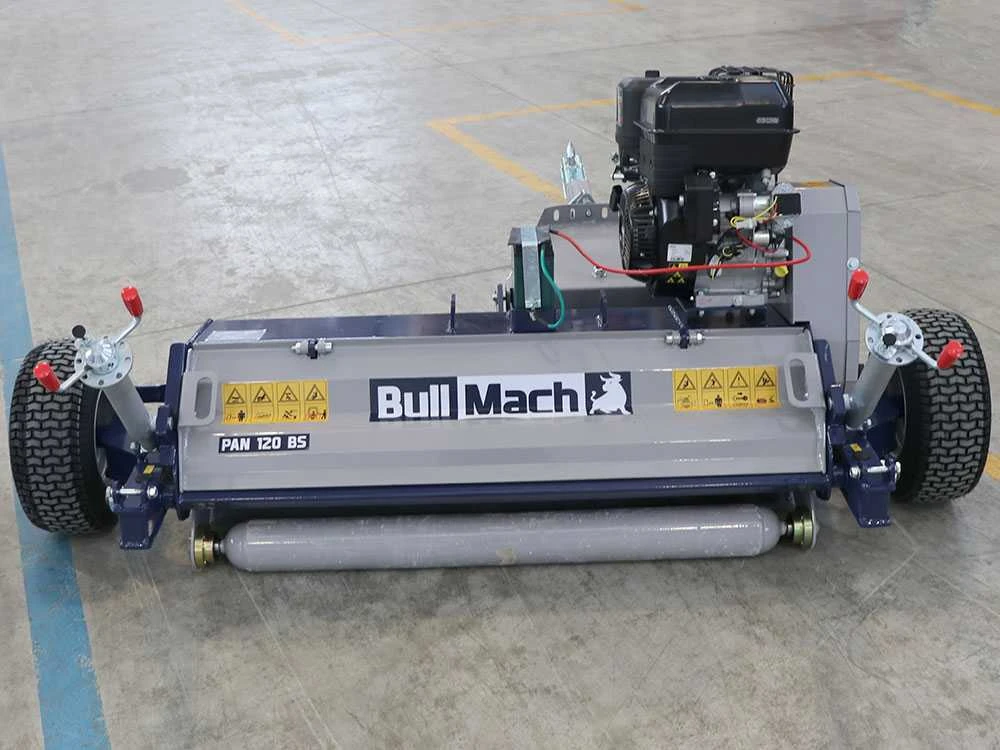

Rullo posteriore di appoggio regolabile in altezza fornito di serie. Il rullo posteriore insieme all due ruote pneumatiche aumenta notevolmente la stabilità della macchina anche sui terreni più sconnessi, infatti essendo posizionato nelle immediate vicinanze del rotore ed essendo largo come tutta la macchina, riesce a percepire ogni sconnessione del terreno, e muovendosi di conseguenza riesce a sollevare la macchina così da evitare che le mazze rimangano bloccate sul terreno.

L’altezza di taglio è regolabile tramite appositi manettini che alzano e abbassano le ruote e di conseguenza il rullo di taglio.

Particolare del cuscinetto di fissaggio del rullo posteriore

Particolare del sostegno del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 6 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili in 4 posizioni differenti

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

Questa trinciatrice a trattore è dotata di serie di coperchio apribile posteriore montato su 2 robuste cerniere. L’apertura è semplice, attuabile rimuovendo due semplici bulloni. Dotato anche di maniglia di sollevamento. Estremamente comodo per le operazioni di manutenzione interna, pulizia, sostituzione utensili, etc…
