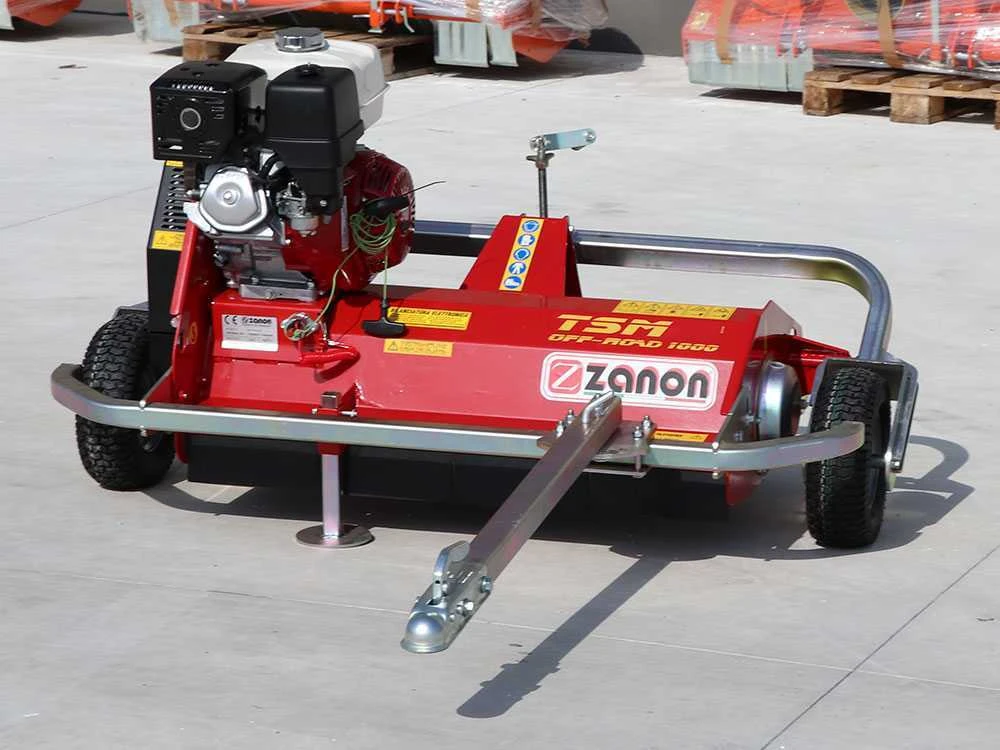

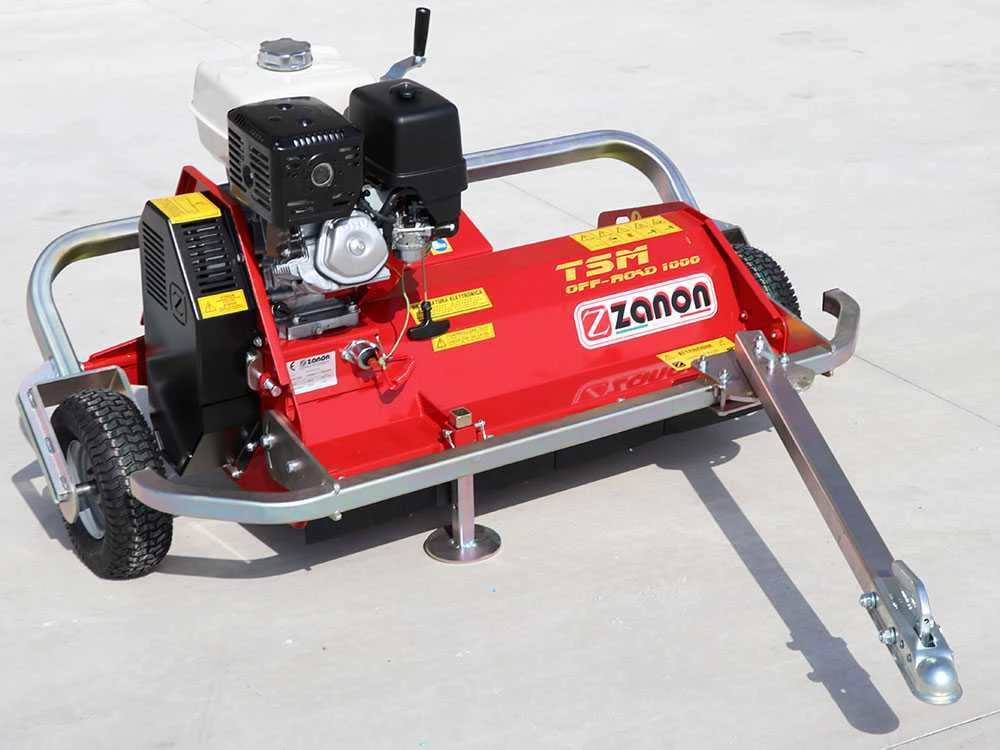

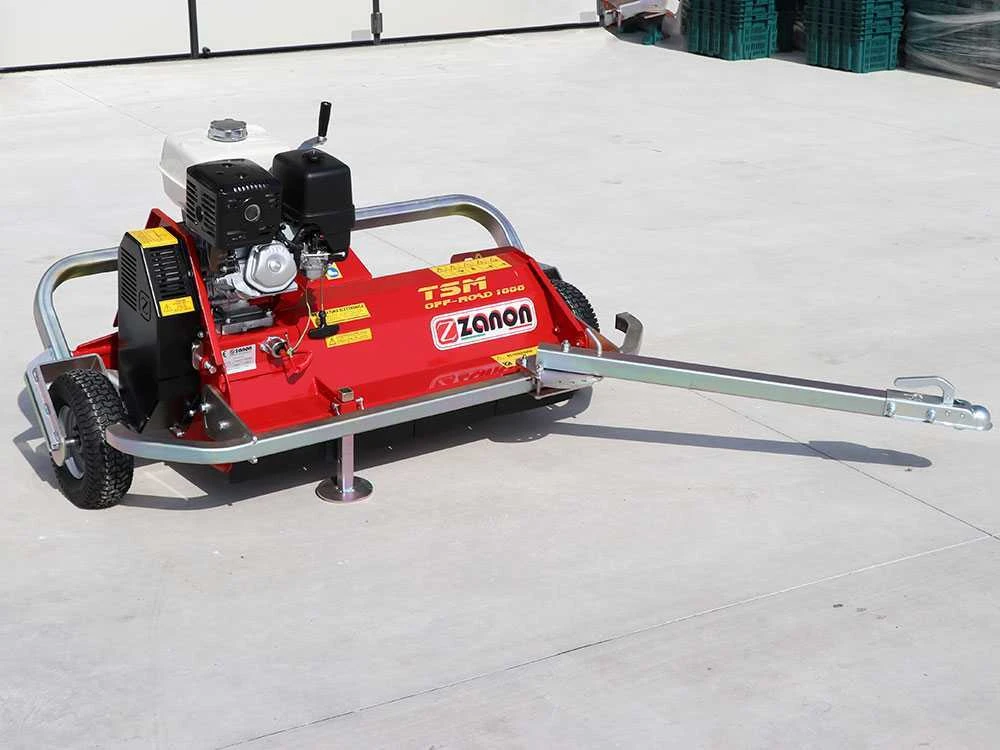

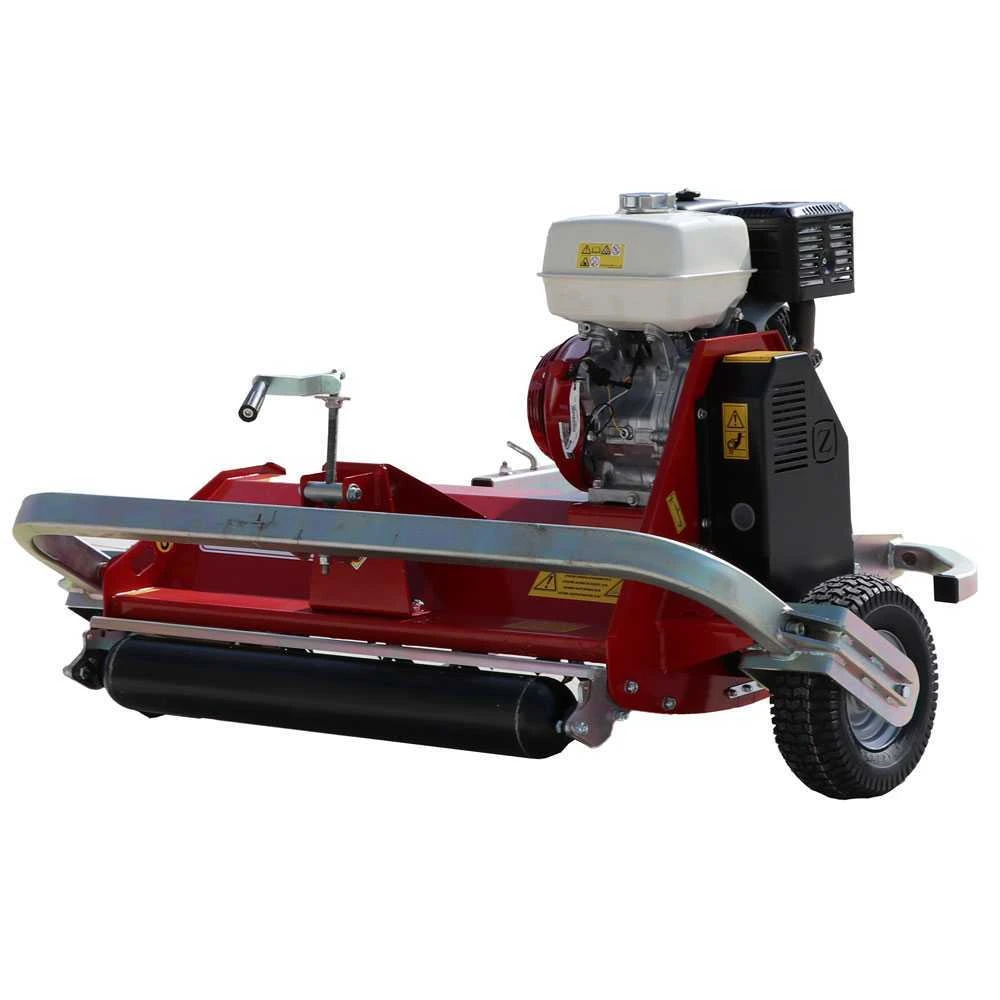

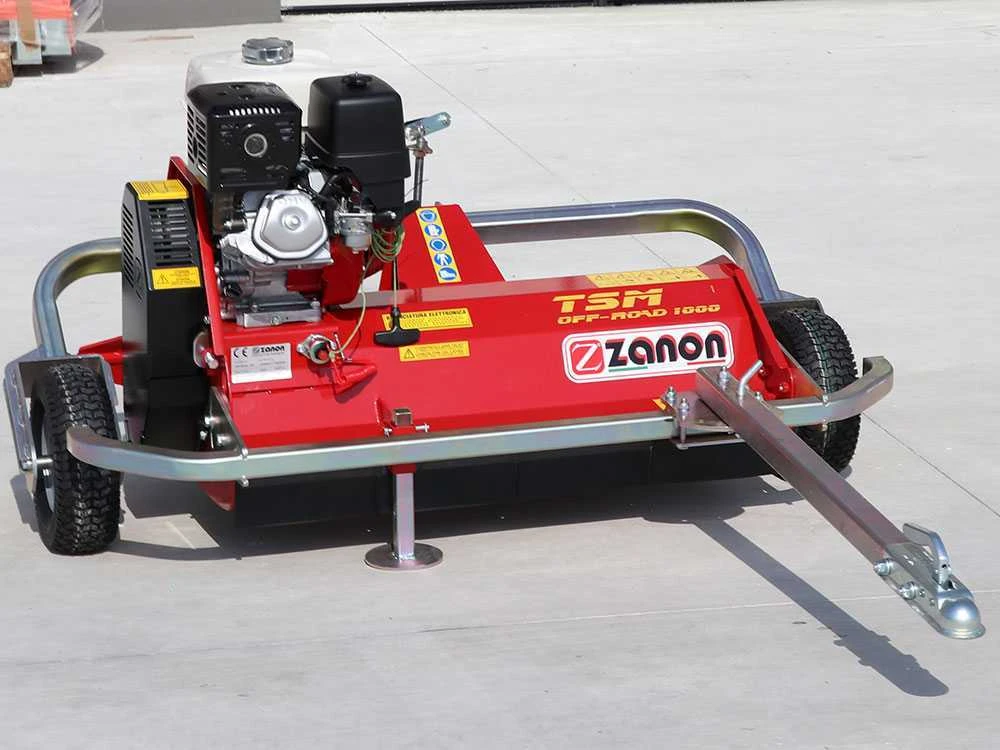

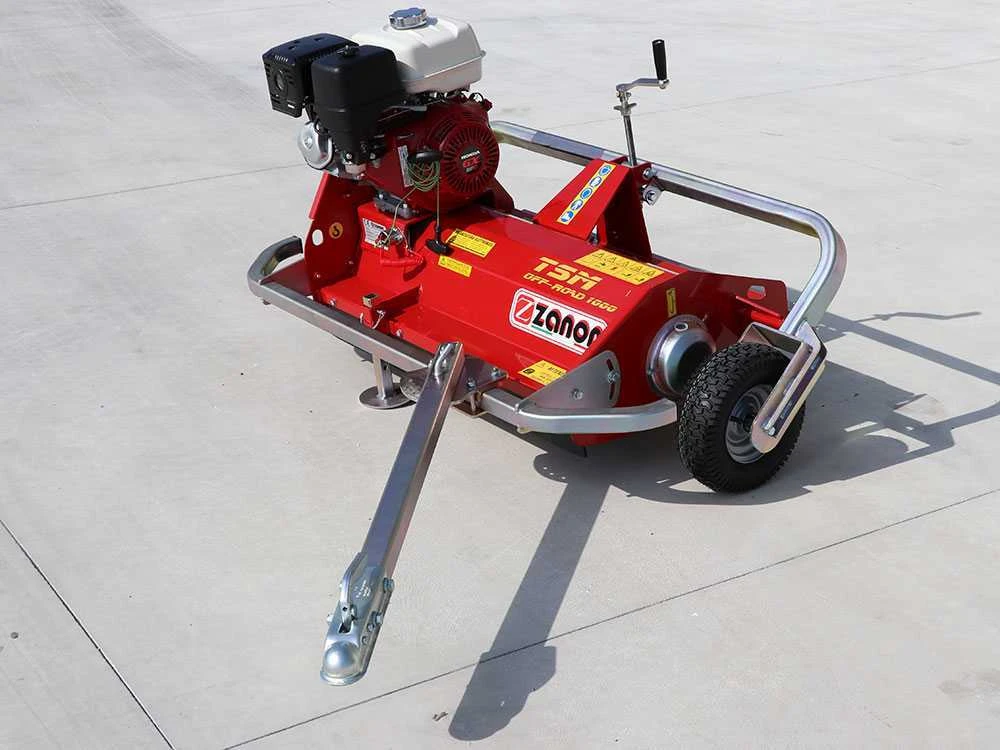

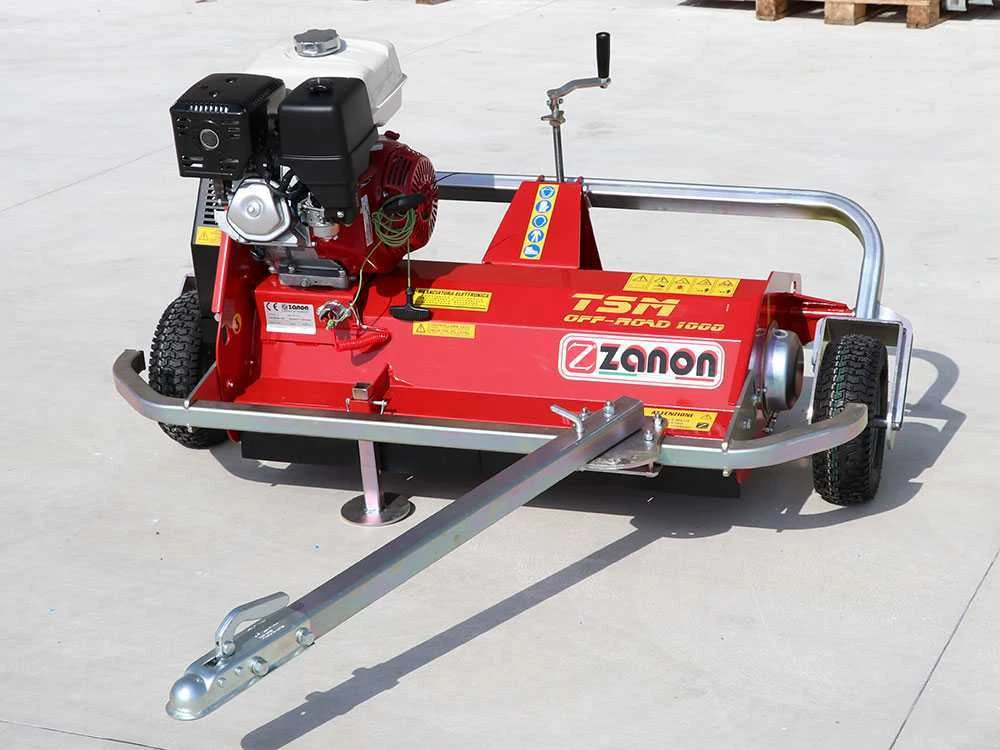

Zanon TSM Off-Road 1000 – Trinciaerba Trainato Per Quad – Honda GX390

La nuova trinciaerba è uno strumento polivalente che può essere impiegata per lavori di trinciatura di erba e arbusti o, più semplicemente, per arieggiare il terreno e consentire così un’adeguata manutenzione del manto erboso.

Il suo particolare attacco è studiato per l’applicazione posteriore su.

Grazie ad una semplice “manovella collassabile” è possibile regolare l’altezza di taglio in maniera semplice e veloce.

La manutenzione è resa semplice dal tendicatena registrabile e dagli ingrassatori ben esposti all’utente.

Questo macchinario è, come prati e aree sportive, grazie alle delle quali è munito.

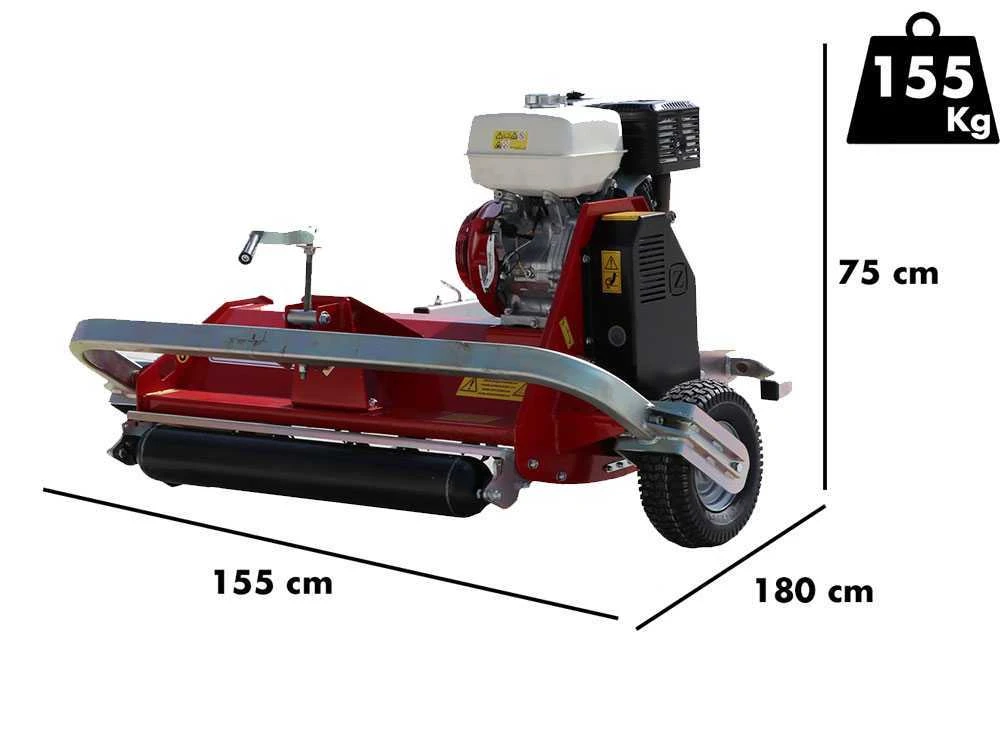

• Larghezza lavoro effettiva: 100cm
• Larghezza di ingombro effettiva: 155cm
• Peso: 155 kg
• Motore HONDA 389 cc
• Consigliata per quad e trattorini
• Attacco angolare per gancio traino
• Trasmissione a doppia cinghia

• esecuzione a mazze
• piedino d’appoggio regolabile
• rullo di appoggio posteriore regolabile
• ruote pneumatiche 13×5.00-6

L’altezza del gancio di traino posteriore dei quad può avere altezze variabili, per cui accertarsi di posizionare il quad in maniera che questo risulti in una posizione di lavoro sufficientemente sollevata dal terreno da evitare tassativamente che i martelletti di taglio tocchino il terreno.

L’esatta altezza di lavoro da terra dei martelletti è di .

ATTENZIONE: in caso di frequente impatto dei martelletti sul terreno, questo può comportare l’eccessiva usura delle cinghie di trasmissione laterali o addirittura il loro surriscaldamento o combustione con danni alle cinghie ed al prodotto.
Consigliamo di porre attenzione a queste circostanze di “eccesso di sforzo del prodotto” in quanto il rumore di sovraccarico emanato della macchina, potrebbe talvolta non essere percepito dall’operatore in sella al quad per via del rombo emesso da quest’ultimo

un errore che viene spesso commesso da chi usa questo strumento è proprio la velocità durante l’uso, perché il quad può effettivamente indurre all’errore data la sua capacità di andare a velocità elevate e la sua “scattanza”.
Ebbene la trincia a scoppio per quad va utilizzata alle stesse velocità delle trincia che si applicano dietro al trattore oppure quelle più piccole a scoppio portate a mano dall’operatore.

Velocità:

Nel caso di erba particolarmente alta si consiglia di non superare la velocità di 1 / 1,5 km/h

Nel caso di erba bassa e tagliata di frequente si può tenere invece tranquillamente una velocità più vicina ai 4 km/h

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di .

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all’alto numero di giri del rotore ed all’elevato numero di martelli (mazze), riduce l’effetto onda del manto erboso e svolge un’eccellente azione di triturazione.

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si, tramite gancio traino, ad un mezzo motorizzato.

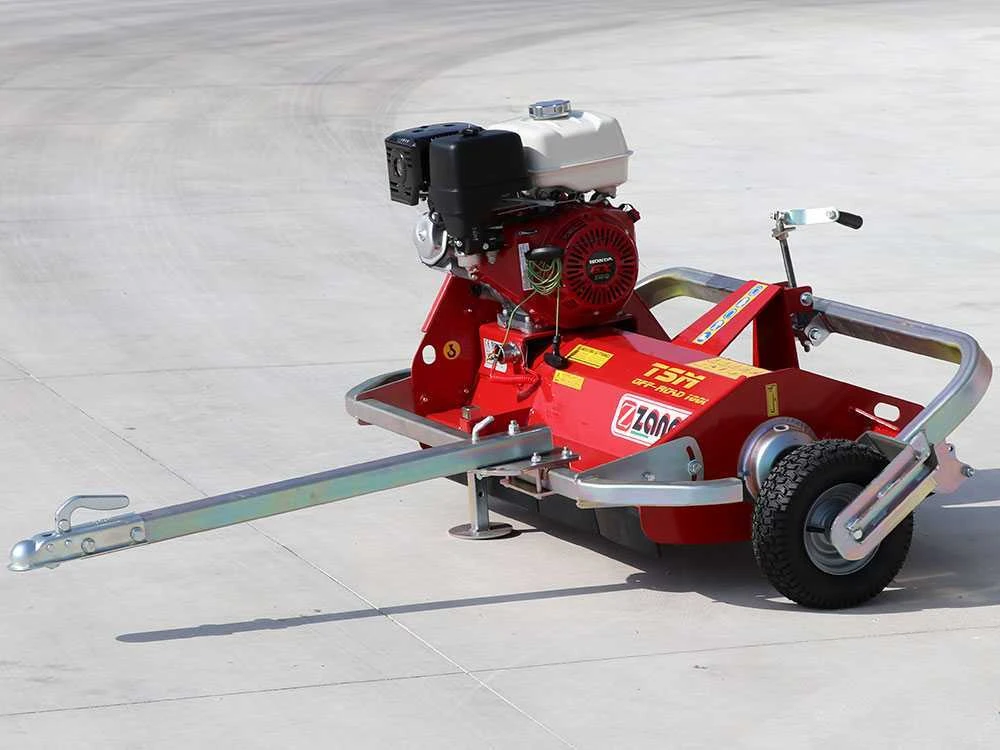

Dettaglio dell’attacco per gancio traino .

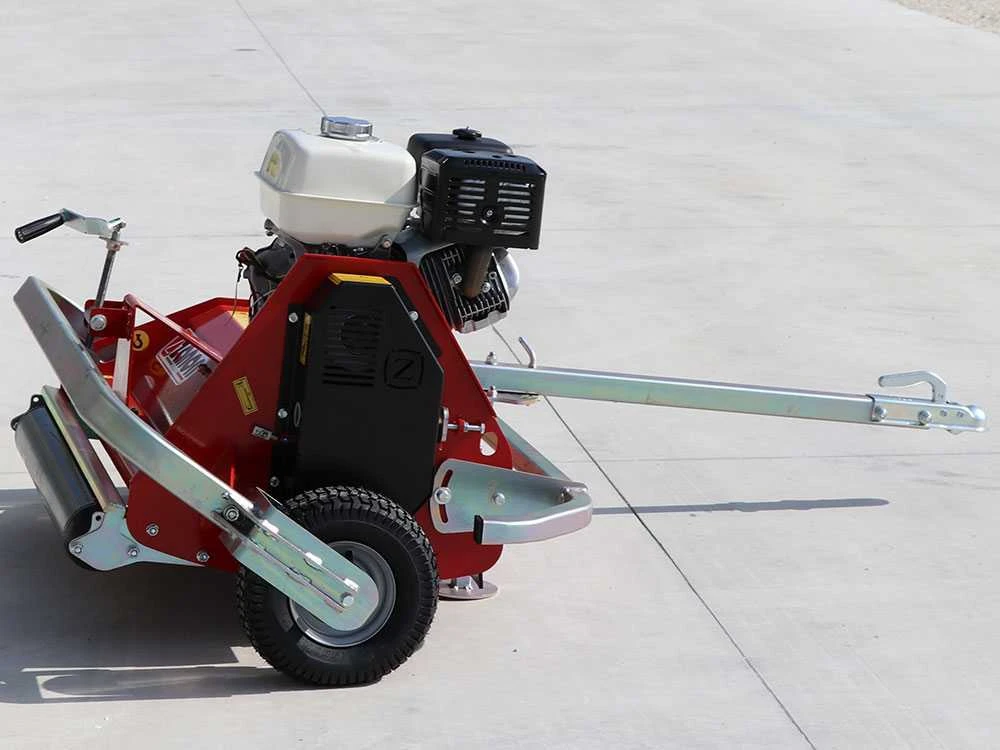

Trasmissione laterale a cinghie:

– Dettaglio del carter protezione cinghie laterale con ingrassatore laterale lato trasmissione, posto in posizione agevolata, accessibile tramite l’apposita finestrella dedicata.

Il motore fa parte della serie GX, pensata per prodotti utilizzati in campi come l’ agricoltura o l’ edilizia. Tra le caratteristiche innovative di questo motore troviamo

• TIPO MOTORE: Honda GX 390
• CILINDRATA: 389 cc
• POTENZA NOMINALE: 13 hp
• TEMPI: 4
• ALIMENTAZIONE: benzina
• CAPACITA’ OLIO: 1,1 lt
• RAFFREDDAMENTO: ad aria
• AVVIAMENTO: a strappo con autorecupero

Particolare filtro dell’ aria

Particolare delle leve di regolazione

Particolare corda d’ avviamento

Tecnologia OHV

Il motore viene fornito con una funicella aggiuntiva da collegare al sistema di spegnimento d’emergenza

Il motore viene .
Prima di avviarlo leggere attentamente il manuale di istruzioni.

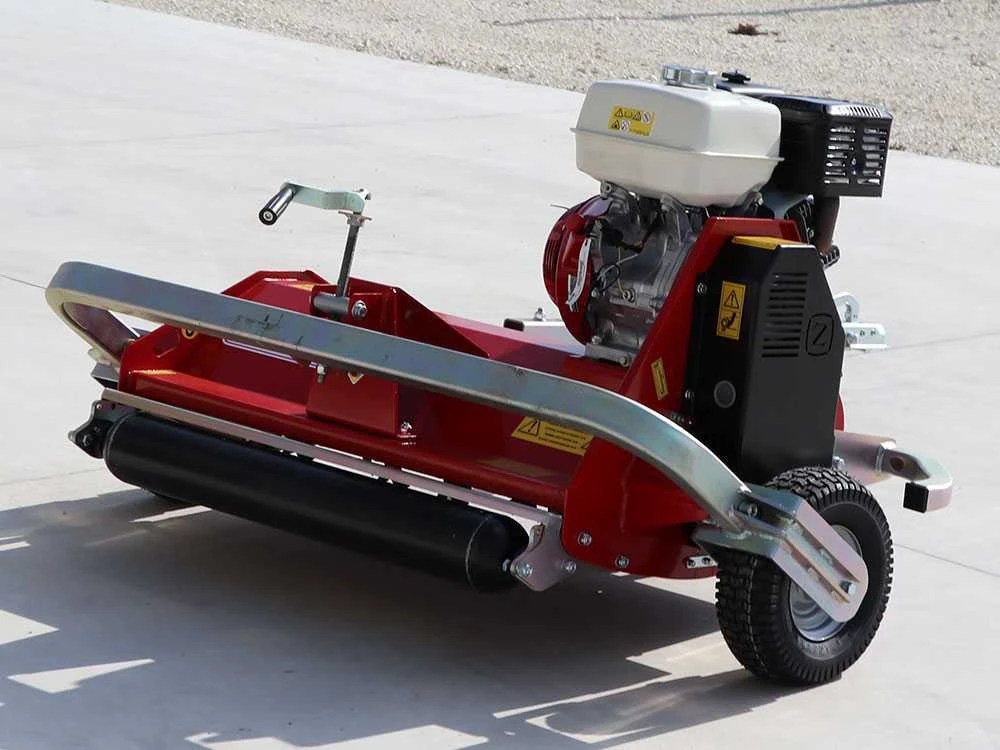

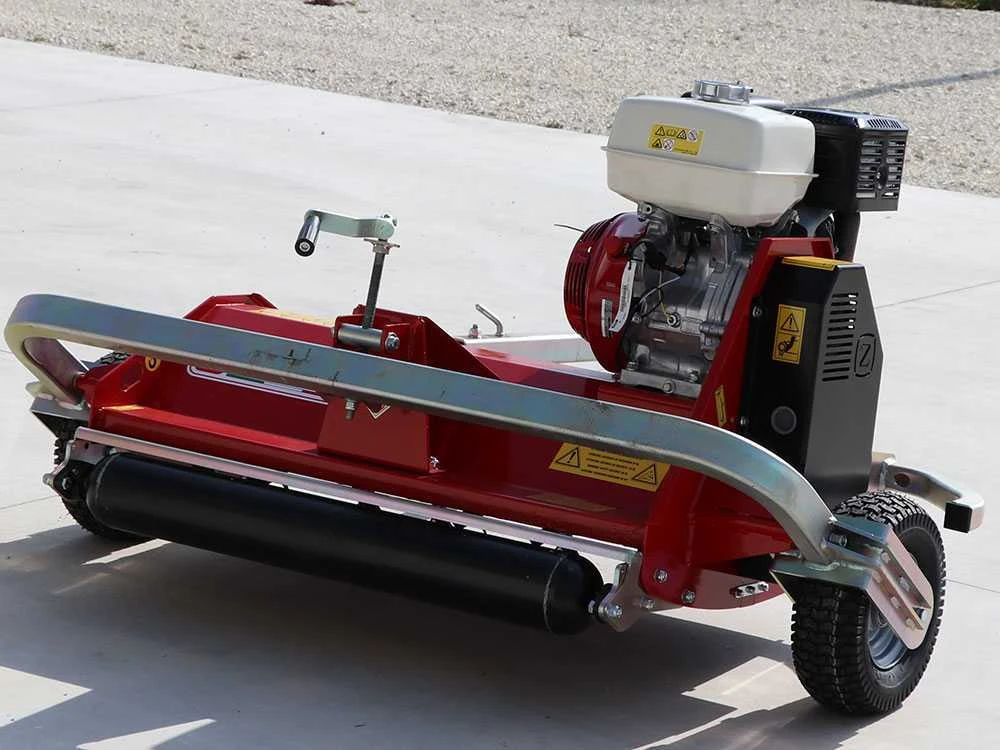

Rullo posteriore di appoggio regolabile in altezza fornito di serie.

L’altezza di taglio è regolabile tramite leva collassabile che alzano e abbassano le ruote e di conseguenza il rullo di taglio.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del sostegno del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 6 differenti posizioni.

Slitta anteriore di serie, anch’essa registrabili.

Robusta serie di bandelle anteriori di protezione in gomma.

Ampie ruote pneumatiche che consentono un facile avanzamento in tutti i terreni.

Dettaglio della regolazione dell’attacco al gancio di traino.

Manettina d’accellerazione sul motore

Chiave di sicurezza
